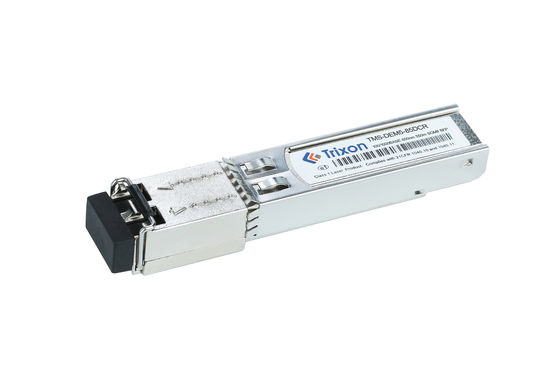

Transceiver optik seri SGMII adalah modul berkinerja tinggi dan hemat biaya. Mereka menawarkan pelanggan berbagai pilihan desain, termasuk DDMI opsional, kisaran suhu standar.Mereka dirancang untuk menyediakan 125Mb/s dan 1.25 GB/s link optik dalam Gigabit Ethernet switch. Transceiver ini memenuhi syarat sesuai dengan GR-468-CORE.
| Fitur | Deskripsi |
| Tingkat Data Operasi | 125Mbps atau 1,25Gbps |
| Jarak | 550m |
| Sumber Daya | Single 3.3V |
| Antarmuka Logis | TTL |
| Antarmuka Konektor | Duplex LC |
| Hot Pluggable | Ya, aku tahu. |
| Kesesuaian dengan Spesifikasi MSA | SFF-8472 |
| Kepatuhan Standar IEEE | IEEE 802.3 |
| Suhu ruang operasi | -5°C sampai +75°C |
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan | Catatan | |||
| Pemancar | |||||||||
| Panjang Gelombang Pusat | λc | 830 | 850 | 870 | nm | ||||
| Lebar Spektral*NOte4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
| Daya output rata-rata | 100BASE | PDi luar | -9 | -3 | dBm | ||||
| 1000BASE | -9 | -3 | dBm | ||||||
| Rasio Kepunahan | Urgensi | 9 | dB | ||||||
| Daya rata-rata pemancar OFF | PPutus | -45 | dBm | ||||||
| Output Mata Optik | Sesuai dengan IEEE 802.3ah-2004 | ||||||||
| Penerima | |||||||||
| Panjang Gelombang Pusat | λc | 830 | 860 | nm | |||||
| Sensitivitas*NOte5 | 100BASE | PIN | -17 | dBm | |||||
| 1000BASE | -24.5 | dBm | |||||||
| Pengirim Terlalu Terisi | Overload | 0 | dBm | ||||||
| Kehilangan Kembali Optik | 12 | dB | |||||||
| Pernyataan LOS | 100BASE | LOSA | -45 | dBm |
|
||||
| 1000BASE | - 35 | ||||||||
| Keterlambatan Pendaftaran | 100BASE | KEKUATAN | - 30 | dBm |
|
||||
| 1000BASE | -25 | ||||||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||||
