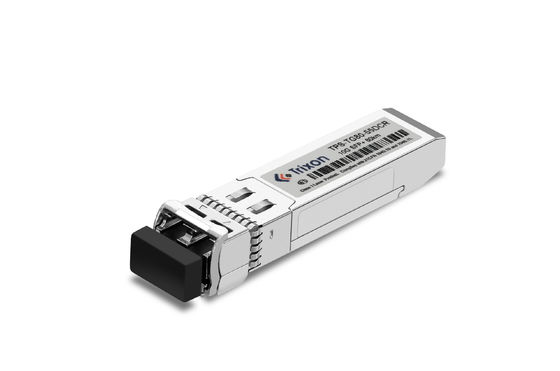

SFP+ Transceiver Module adalah Small Form-Factor Pluggable Plus Transceiver Module yang dirancang untuk memenuhi persyaratan aplikasi komunikasi optik berkinerja tinggi.Ini menyediakan berbagai panjang gelombang dalam C-Band panjang gelombang pada 100GHz DWDM ITU Grid dengan tipe serat SMF. Ini sesuai dengan standar SFF-8431 dan SFF-8432 dan memiliki Duplex LC Connector Interface.
| Spesifikasi | Rincian |
|---|---|
| Nama produk | 10G SFP+ DWDM Transceiver Module |
| DDM/DOM | Ya, aku tahu. |
| Panjang gelombang | Tersedia di Semua Panjang Gelombang C-Band Di Jaringan ITU DWDM 100GHz |
| Antarmuka optik | Antarmuka Konektor LC Dupleks |
| Jarak | Hingga 20km |
| Anggaran Link | 19dB |
| Laser | DWDM EML dan APD |
| Kisaran suhu | -40°C ~ +85°C |
| Memenuhi | Sesuai dengan SFF-8431 dan SFF-8432 |
| Tingkat Data | 10.3 Gb/s |
| (XX)Nilai | Saluran |
Frekuensi (THz) |
Panjang gelombang (nm) |
(XX)Nilai | Saluran |
Frekuensi (THz) |
Panjang gelombang (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,19 dB Anggaran daya)
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan | Catatan | |
| Pemancar | |||||||
| Panjang Gelombang Pusat | λc | 1527.99 | XX | 1567.13 | nm | XX:Catatan 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Daya output rata-rata | PDi luar | 1 | 5 | dBm | |||
| Rasio Kepunahan | Urgensi | 8.2 | dB | ||||
| Rasio penekanan mode sisi | SMSR | 30 | dB | ||||
| Daya rata-rata pemancar OFF | PPutus | - 30 | dBm | ||||
|
Transmitter dan Dispersi Hukuman |
TDP | 2 | dB | ||||
| Konsumsi daya | 1.8 | W | |||||
| Output Mata Optik | Sesuai dengan IEEE 802.3ae | ||||||
| Penerima | |||||||
| Sensitivitas*NOte4 | PAPD | - 24 | dBm | Catatan 6 | |||
| Pengirim Terlalu Terisi | Overload | -7 | dBm | ||||
| Pernyataan LOS | LOSA | - 35 | dBm | ||||
| Keterlambatan Pendaftaran | KEKUATAN | -25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Refleksi penerima | -27 | dB | |||||
Catatan4: Daya optik rata-rata minimum yang diukur pada BER kurang dari 1E-12@pattern adalah PRBS231-1@ER=4dB.
Catatan5: Penerima PIN
Catatan6: Penerima APD, PRBS 2^31-1, BER 10^ -12
Jaringan telekomunikasi: Modul dapat digunakan dalam jaringan telekomunikasi untuk memungkinkan transmisi data berkapasitas tinggi dan jarak jauh.Hal ini memungkinkan penyedia layanan untuk memperluas jangkauan jaringan mereka dan menawarkan konektivitas yang dapat diandalkan kepada pelanggan di jarak yang lebih jauh.
Data Center Interconnects: Ini cocok untuk menghubungkan pusat data yang terletak jauh satu sama lain. Modul ini memungkinkan komunikasi bandwidth tinggi dan latensi rendah antara pusat data,mendukung transfer data dalam jumlah besar secara efisien.
Metropolitan Area Networks (MANs): MANs menghubungkan berbagai lokasi di dalam kota atau wilayah metropolitan.Modul TPD-TG20-XXDIR dapat digunakan di MAN untuk membangun koneksi kecepatan tinggi dan jarak jauh, memfasilitasi komunikasi yang efisien antara situs yang berbeda.
Wide Area Networks (WAN): WAN menghubungkan lokasi yang tersebar secara geografis, seperti kantor, cabang, atau pusat data.Modul ini memungkinkan transmisi data berkecepatan tinggi dan dapat diandalkan di jarak jauh, mendukung komunikasi dan kolaborasi yang efisien antara lokasi terpencil.
Fiber to the x (FTTx): Modul ini dapat digunakan dalam jaringan FTTx, seperti Fiber to the Home (FTTH) atau Fiber to the Business (FTTB), untuk menyediakan layanan broadband berkecepatan tinggi di jarak jauh.Hal ini memungkinkan penyedia layanan untuk memberikan koneksi bandwidth tinggi untuk pelanggan perumahan dan komersial.
Wireless Backhaul: Dapat digunakan dalam infrastruktur jaringan nirkabel untuk backhauling data dari lokasi terpencil ke jaringan inti pada jarak yang jauh.Modul ini mendukung transmisi data kapasitas tinggi, yang sangat penting untuk mendukung meningkatnya permintaan data dan konektivitas seluler.
Pemilihan Panjang Gelombang: Teknologi DWDM memungkinkan untuk beberapa panjang gelombang dalam spektrum C-Band (biasanya 1525nm hingga 1565nm) untuk digunakan untuk komunikasi optik.Jika Anda memiliki kebutuhan panjang gelombang tertentu dalam C-Band, Anda dapat mendiskusikan pilihan panjang gelombang Anda dengan produsen. Mereka mungkin menawarkan pilihan kustomisasi untuk mencocokkan panjang gelombang yang Anda inginkan.
Jarak: Modul standar TPD-TG20-XXDIR memiliki kemampuan jarak 20km. Jika Anda membutuhkan jarak transmisi yang lebih panjang atau lebih pendek,Anda dapat mendiskusikan kebutuhan Anda dengan produsen untuk mengeksplorasi ketersediaan pilihan khusus.
Kisaran suhu: Jika kisaran suhu standar dari -40°C sampai +85°C tidak sesuai dengan lingkungan operasi Anda,Anda dapat menanyakan tentang kemungkinan menyesuaikan rentang suhu untuk lebih sesuai dengan kondisi spesifik Anda.
Jenis konektor: Modul dapat dilengkapi dengan jenis konektor tertentu (misalnya, LC, SC).Anda dapat mendiskusikan kemungkinan kustomisasi dengan produsen.
Anggaran Daya: Jika Anda memiliki persyaratan anggaran daya khusus untuk jaringan Anda, Anda dapat mendiskusikan dengan produsen untuk menentukan apakah modul dapat disesuaikan untuk memenuhi persyaratan tersebut.
Kompatibilitas: Jika Anda memiliki masalah kompatibilitas dengan peralatan atau pengaturan jaringan Anda yang ada,Anda dapat mendiskusikan dengan produsen untuk memastikan bahwa modul yang disesuaikan akan kompatibel dengan lingkungan spesifik Anda.
Dukungan dan Layanan Teknis Modul Transceiver SFP+
Kami menyediakan dukungan teknis dan layanan untuk SFP + Transceiver Module. Layanan kami meliputi instalasi, pemeliharaan, pemecahan masalah, dan upgrade.
Kami memiliki insinyur dan teknisi berpengalaman yang dapat membantu Anda dengan masalah teknis yang mungkin Anda miliki.Tim kami dapat memberikan saran dan solusi untuk berbagai macam SFP + Transceiver Module terkait masalah.
Kami juga menawarkan pembaruan dan peningkatan perangkat lunak, serta bantuan teknis untuk instalasi dan konfigurasi produk.Tim ahli kami dapat membantu Anda mendapatkan hasil maksimal dari SFP + Transceiver Module Anda.
Jika Anda membutuhkan dukungan teknis atau layanan untuk SFP + Transceiver Module Anda, silakan hubungi kami dan kami akan dengan senang hati membantu.
SFP+ Transceiver Module akan dikemas dengan aman dalam kotak shockproof dan waterproof.Kotak akan disegel dengan label yang tidak dapat dirusak untuk memastikan bahwa produk tetap utuh selama proses pengiriman.
Modul Transceiver SFP+ akan dikirim melalui layanan pengiriman yang dapat diandalkan dan aman.Layanan pengiriman akan memberikan informasi pelacakan dan konfirmasi pengiriman untuk memastikan bahwa produk dikirim dengan aman dan tepat waktu.
Referensi data sheet Kode file: DS210007
