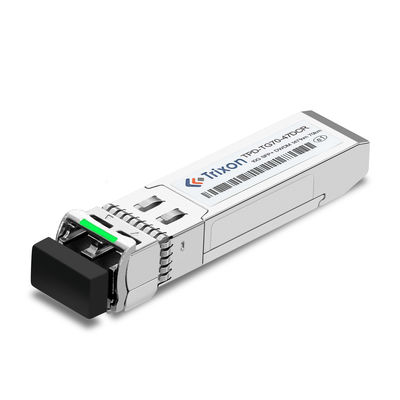

TPD-TG70-XXDCR 10G SFP+ DWDM 70km untuk Semua Panjang Gelombang C-Band SMF Fiber,0°C ~ + 70°C
Modul Transceiver DWDM 10G SFP+ kami adalah modul transceiver Pluggable Plus Formulir-Faktor Kecil yang menawarkan Anggaran Link 25dB dan jarak hingga 70km.Ini tersedia dalam semua panjang gelombang C-Band pada 100GHz DWDM ITU Grid, dan dengan fitur DDM/DOM.
10G SFP + DWDM Transceiver Module dirancang untuk sesuai dengan Multi-Source Agreement (MSA).Modul transceiver ini banyak digunakan untuk aplikasi pusat data, jaringan metro, dan jaringan lapisan akses.
| Nama produk | 10G SFP+ DWDM Transceiver Module |
|---|---|
| Antarmuka optik | Antarmuka Konektor LC Dupleks |
| Panjang gelombang | Tersedia di Semua Panjang Gelombang C-Band Di Jaringan ITU DWDM 100GHz |
| Jarak | Hingga 70km |
| DDM/DOM | Ya, aku tahu. |
| Tingkat Data | 10.3 Gb/s |
| Kisaran suhu | 0°C ~ + 70°C |
| Anggaran Link | 25dB |
| Laser | Dingin 1550nm DWDM EML Laser |
| Jenis Serat | SMF |
| (XX)Nilai | Saluran |
Frekuensi (THz) |
Panjang gelombang (nm) |
(XX)Nilai | Saluran |
Frekuensi (THz) |
Panjang gelombang (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,25dB Anggaran Daya)
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan | Catatan | |
| Pemancar | |||||||
| Panjang Gelombang Pusat | λc | 1527.99 | XX | 1567.13 | nm | XX:Catatan 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Daya output rata-rata | PDi luar | 1 | 5 | dBm | |||
| Rasio Kepunahan | Urgensi | 8.2 | dB | ||||
| Rasio penekanan mode sisi | SMSR | 30 | dB | ||||
| Daya rata-rata pemancar OFF | PPutus | - 30 | dBm | ||||
| Konsumsi daya | 1.8 | W | |||||
| Output Mata Optik | Sesuai dengan IEEE 802.3ae | ||||||
| Penerima | |||||||
| Sensitivitas*NOte4 | PAPD | - 24 | dBm | tanpa serat | |||
| Sensitivitas*NOte5 | PAPD | - 22 tahun | dBm | dengan serat | |||
| Pengirim Terlalu Terisi | Overload | -7 | dBm | ||||
| Pernyataan LOS | LOSA | - 35 | dBm | ||||
| Keterlambatan Pendaftaran | KEKUATAN | -25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Refleksi penerima | -27 | dB | |||||
Catatan4: Daya optik rata-rata minimum yang diukur pada BER kurang dari 1E-12@pattern adalah PRBS231-1@ER=9dB.
Catatan5: loopback menggunakan serat 70km (SMF-28)@6.125Gbps~10.3125Gbps
Catatan6: Penerima APD, PRBS 2^31-1, BER 10^ -12
PeraturanTrixon TPD-TG70-XXDCR 10G SFP+ DWDM Transceiver Modulemenyediakan solusi yang nyaman dan hemat biaya untuk menghubungkan port 10GbE di jaraksampai 70kmIni.Modul Transceiver Plus yang dapat disambungkan dengan faktor bentuk kecilmendukungkecepatan data 10,3Gb/sdan dilengkapi denganlaser EML DWDM 1550nm yang didinginkanIni juga mendukung Digital Diagnostic Monitoring (DDM/DOM) yang membantu memastikan operasi jaringan 10GbE yang akurat dan dapat diandalkan.Produk ini ideal untuk aplikasi seperti pusat data, telekomunikasi, dan jaringan perusahaan.
Pemilihan Panjang Gelombang: Teknologi DWDM memungkinkan beberapa panjang gelombang dalam spektrum C-Band (biasanya 1525nm hingga 1565nm) untuk digunakan untuk komunikasi optik.Jika Anda memiliki kebutuhan panjang gelombang tertentu dalam C-Band, Anda dapat mendiskusikan pilihan panjang gelombang Anda dengan produsen. Mereka mungkin menawarkan pilihan kustomisasi untuk mencocokkan panjang gelombang yang Anda inginkan.
Jarak: Modul standar TPD-TG70-XXDCR memiliki kemampuan jarak 70km. Jika Anda membutuhkan jarak transmisi yang lebih panjang atau lebih pendek,Anda dapat mendiskusikan kebutuhan Anda dengan produsen untuk mengeksplorasi ketersediaan pilihan khusus.
Kisaran suhu: Jika kisaran suhu standar dari 0°C sampai +70°C tidak sesuai dengan lingkungan operasi Anda,Anda dapat menanyakan tentang kemungkinan menyesuaikan rentang suhu untuk lebih sesuai dengan kondisi spesifik Anda.
Jenis konektor: Modul dapat dilengkapi dengan jenis konektor tertentu (misalnya, LC, SC).Anda dapat mendiskusikan kemungkinan kustomisasi dengan produsen.
Anggaran Daya: Jika Anda memiliki persyaratan anggaran daya khusus untuk jaringan Anda, Anda dapat mendiskusikan dengan produsen untuk menentukan apakah modul dapat disesuaikan untuk memenuhi persyaratan tersebut.
Kompatibilitas: Jika Anda memiliki masalah kompatibilitas dengan peralatan atau pengaturan jaringan Anda yang ada,Anda dapat mendiskusikan dengan produsen untuk memastikan bahwa modul yang disesuaikan akan kompatibel dengan lingkungan spesifik Anda.
Kami menawarkan dukungan teknis dan layanan untuk SFP + Transceiver Module.
Kami menjamin kualitas layanan tertinggi. Tim teknisi berpengalaman kami tersedia untuk membantu Anda dengan masalah apa pun yang mungkin Anda miliki.
Jika Anda memiliki pertanyaan atau kekhawatiran, jangan ragu untuk menghubungi kami.
SFP+ Transceiver Module akan dikemas dalam kotak dengan bahan bantalan untuk mencegah kerusakan saat dalam perjalanan. Kotak akan ditutup dengan aman untuk menghindari kelembaban dan kontaminasi kotoran.Pengiriman akan dilakukan melalui angkutan udara, yang merupakan metode transportasi tercepat.
Referensi data sheet Kode file: DS090042
