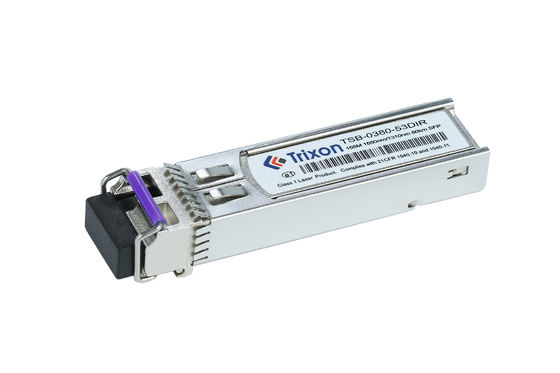

1.25G STM-1/OC-3 Bi-directional SFP Transceiver
SFP Transceiver Module ini dirancang untuk memenuhi permintaan yang meningkat untuk kapasitas tinggi dan kecepatan tinggi transmisi data.koneksi data 25G daya rendah melalui serat mode tunggal (SMF) dengan jarak transmisi hingga 15 km. Ini mengadopsi antarmuka konektor LC dan mendukung operasi hot-pluggable, sehingga mudah bagi pengguna untuk menginstal dan memelihara.dan sesuai dengan standar SFP MSA dan IEEE802.3Selain itu, ia dilengkapi dengan antarmuka pemantauan diagnostik digital (DDMI), yang memungkinkan pemantauan real-time dari parameter operasi modul.
Properti | Nilai |
---|---|
Sumber Daya | Sumber daya daya tunggal 3.3V dan antarmuka logika TTL |
DDMI | Ya. |
Tingkat Data | Operasi Data Rate di 155.52Mbps |
Panjang gelombang | 1550nm/1310nm |
Nama produk | 1.25G STM-1/OC-3 Bi-directional SFP Transceiver |
Dapat dicolok | Hot Pluggable |
Jarak | 80km |
Kisaran suhu | -40°C ~ +85°C |
Jenis konektor | Antarmuka Konektor LC Tunggal |
Jenis Serat | SMF |
(1310nm/1550nm ,DFB/DFBdan PIN,80k(m)
Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan | Catatan | |
Pemancar | |||||||
Panjang Gelombang Pusat | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
Lebar Spektral*NOte4 | ∆λ | 1 | nm | DFB-LD | |||
Daya output rata-rata | PDi luar | - 5 | 0 | dBm | |||
Rasio Kepunahan | Urgensi | 10 | dB | ||||
Daya rata-rata pemancar OFF | PPutus | -45 | dBm | ||||
Output Mata Optik | Sesuai dengan topeng mata Telcordia GR-253-CORE dan ITU-T G.957 | ||||||
Penerima | |||||||
Panjang Gelombang Pusat | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Sensitivitas*NOte5 | PIN | - 35 | dBm | ||||
Pengirim Terlalu Terisi | Overload | - 10 | dBm | ||||
Kehilangan Kembali Optik | 12 | dB | |||||
Pernyataan LOS | LOSA | -45 | dBm | ||||
Keterlambatan Pendaftaran | KEKUATAN | - 35 | dBm | ||||
LOS Hysteresis | 0.5 | 4 | dB |
Catatan 4: VSCEL LD dan FP LD mengukur lebar spektral RMS, DFB LD mengukur lebar spektral 20dB.
Catatan5: Daya optik rata-rata minimum yang diukur pada BER kurang dari 1E-10@pattern adalah PRBS223-1@ER=10dB.
Jaringan telekomunikasi: Modul ini cocok untuk jaringan telekomunikasi jarak jauh atau regional di mana komunikasi dua arah diperlukan pada jarak 80 km.Hal ini memungkinkan transmisi data yang dapat diandalkan dalam infrastruktur telekomunikasi.
Interkoneksi pusat data: Dalam lingkungan pusat data, TSB-0380-53DIR dapat digunakan untuk menghubungkan pusat data atau peralatan jaringan pada jarak menengah hingga panjang.Ini memfasilitasi transmisi data berkecepatan tinggi antara lokasi pusat data, mendukung aplikasi replikasi data, cadangan, dan pemulihan bencana.
Jaringan Wilayah Metropolitan (MAN): Modul optik dapat digunakan dalam MAN, yang menghubungkan berbagai lokasi di dalam kota atau wilayah metropolitan.Ini memungkinkan komunikasi dua arah pada jarak 80 km, mendukung transmisi data, suara, dan video antara situs yang berbeda.
Wireless backhaul: TSB-0380-53DIR cocok untuk aplikasi backhaul nirkabel,dimana dapat digunakan untuk membangun hubungan komunikasi dua arah antara stasiun basis seluler atau titik akses nirkabel di jarak yang lebih jauh.
Utilitas dan infrastruktur: Ini dapat digunakan dalam jaringan utilitas, seperti sistem distribusi listrik atau pemantauan pipa, di mana komunikasi bidirectional diperlukan dalam jarak yang panjang.Modul ini memungkinkan transmisi sinyal kontrol yang dapat diandalkan, data pemantauan, atau informasi penting lainnya.
Hubungi produsen: Hubungi produsen atau pemasok modul optik dan tanyakan tentang kemampuan kustomisasi mereka.Memberikan mereka dengan persyaratan spesifik Anda dan bertanya apakah pilihan kustomisasi yang tersedia untuk modul TSB-0380-53DIR.
Tentukan persyaratan kustomisasi Anda: Jelaskan kebutuhan kustomisasi Anda kepada produsen. Ini dapat mencakup spesifikasi yang diinginkan, parameter kinerja, faktor bentuk,atau fitur khusus lainnya yang Anda butuhkanBerikan rincian sebanyak mungkin untuk memastikan pemahaman yang menyeluruh tentang kebutuhan Anda.
Konsultasikan dengan produsen: Berbicara dengan produsen untuk mengeksplorasi kelayakan permintaan kustomisasi Anda.atau mengusulkan solusi alternatif berdasarkan keahlian dan kemampuan.
Evaluasi biaya dan lead time: kustomisasi dapat melibatkan biaya tambahan dan dapat mempengaruhi lead time.Mendiskusikan faktor-faktor ini dengan produsen untuk memahami harga dan produksi garis waktu yang terkait dengan kustomisasiPertimbangkan kompromi antara kustomisasi dan pertimbangan biaya.
Tinjau dan selesaikan: Setelah Anda mendiskusikan dan menyetujui detail kustomisasi, tinjau spesifikasi yang diusulkan, harga, dan faktor lain yang relevan.Pastikan semua pihak memiliki pemahaman yang jelas dari ruang lingkup kustomisasi sebelum menyelesaikan pesanan.
Kami menawarkan dukungan teknis dan layanan untuk produk SFP Transceiver Module kami. Tim staf teknis kami yang sangat terlatih tersedia untuk menjawab setiap pertanyaan yang mungkin Anda miliki tentang produk.Kami juga menyediakan layanan instalasi dan perawatan, serta pemecahan masalah dan layanan perbaikan. Kami berusaha untuk memberikan pengalaman pelanggan yang terbaik. Jika Anda memiliki pertanyaan atau kekhawatiran, jangan ragu untuk menghubungi kami.
Kemasan dan Pengiriman untuk SFP Transciver Module:
Referensi data sheet Kode file: DS100035
