SFP Transceiver Module ini adalah transceiver optik berkinerja tinggi dan hemat biaya untuk 10km link SMF.Modul ini dibuat untuk aplikasi port Small Form-factor Pluggable (SFP), dan dirancang untuk beroperasi dengan satu catu daya 3,3V dan antarmuka logika TTL. Modul ini mendukung colokan panas, dan memiliki kisaran suhu dari -5 ° C hingga +70 ° C.Ini juga memiliki fitur Digital Diagnostic Monitoring Interface (DDMI), yang memungkinkan pengguna untuk memantau parameter real-time transceiver, seperti suhu, tegangan, arus bias laser, mengirimkan daya optik, dan menerima daya optik.Hal ini dirancang untuk aplikasi dari LR (Long Range) modul transceiver optik.
| Parameter | Nilai |
|---|---|
| Nama produk | 1.25G GBE Bi-directional SFP Transceiver |
| Jenis konektor | Antarmuka Konektor LC Tunggal |
| Jenis Serat | SMF |
| Panjang gelombang | 1550nm/1310nm |
| Jarak | 20km |
| Memenuhi | Sesuai dengan Spesifikasi MSA SFP |
| Tingkat Data | Kecepatan Operasi Data Hingga 1.25Gbps |
| Kisaran suhu | -5°C ~ +70°C |
| DDMI | Ya. |
| Sumber Daya | Sumber daya daya tunggal 3.3V dan antarmuka logika TTL |
(1310nm/1550nm,FP/DFBdan PIN,20 ribu(m)
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan | Catatan | |
| Pemancar | |||||||
| Panjang Gelombang Pusat | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Lebar Spektral*NOte4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Daya output rata-rata | PDi luar | -9 | -3 | dBm | |||
| Rasio Kepunahan | Urgensi | 10 | dB | ||||
| Daya rata-rata pemancar OFF | PPutus | -45 | dBm | ||||
| Output Mata Optik | Sesuai dengan topeng mata Telcordia GR-253-CORE dan IEEE 802.3ah-2004 | ||||||
| Penerima | |||||||
| Panjang Gelombang Pusat | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Sensitivitas*NOte5 | PIN | - 22 tahun | dBm | ||||
| Pengirim Terlalu Terisi | Overload | -3 | dBm | ||||
| Kehilangan Kembali Optik | 12 | dB | |||||
| Pernyataan LOS | LOSA | - 35 | dBm | ||||
| Keterlambatan Pendaftaran | KEKUATAN | -25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||

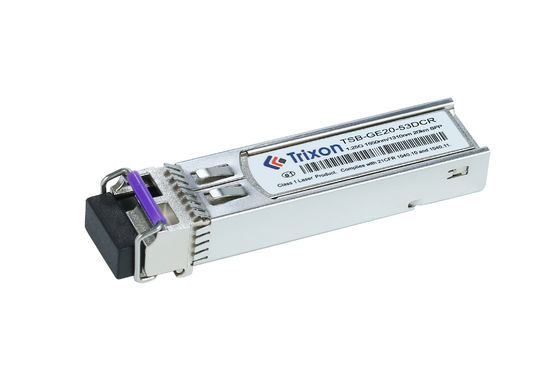

Trixon TSB-GE20-53DCR 1.25G SFP transceiver module dirancang untuk tujuan menyediakan komunikasi data yang dapat diandalkan lebih dari 20 km serat mode tunggal.Ini menawarkan kisaran suhu yang diperpanjang dari -5 °C sampai +70 °C dan fitur DDMI untuk kinerja yang lebih baikIni didukung oleh satu catu daya 3.3V dan antarmuka logika TTL. Antarmuka adalah konektor LC tunggal untuk koneksi yang mudah. Dibuat di Cina, Trixon TSB-GE20-53DCR 1.Modul transceiver 25G SFP adalah solusi ideal untuk komunikasi data dan kebutuhan jaringanHal ini dirancang untuk memberikan kinerja yang dapat diandalkan untuk aplikasi yang membutuhkan transfer data kecepatan tinggi di jarak jauh.Modul transceiver serbaguna ini memiliki konsumsi daya rendah dan sangat kompatibel dengan berbagai.25G SFP transceiver module. Trixon TSB-GE20-53DCR 1.25G SFP transceiver module adalah pilihan ideal untuk komunikasi data dan kebutuhan jaringan.Ini menawarkan rentang suhu yang diperpanjang dari -5 ° C sampai +70 ° C, DDMI, sumber daya 3.3V tunggal dan antarmuka logika TTL, dan konektor LC tunggal untuk koneksi yang mudah.Modul transceiver yang handal dan serbaguna ini diproduksi di Cina dan menyediakan solusi hemat biaya untuk komunikasi data dan kebutuhan jaringan.
Penyesuaian panjang gelombang: Transceiver ini mendukung transmisi satu arah antara panjang gelombang 1550nm dan 1310nm.Anda dapat memilih konfigurasi panjang gelombang yang tepat berdasarkan kebutuhan jaringan spesifik Anda.
Jarak transmisi: Transceiver ini dirancang untuk serat mode tunggal (SMF) dengan jarak transmisi maksimum 20 km. Jika Anda membutuhkan jarak transmisi yang berbeda,Anda dapat menghubungi pemasok atau produsen untuk melihat apakah versi atau opsi lain tersedia.
Kisaran suhu operasi: Transceiver TSB-GE20-53DCR standar beroperasi dalam kisaran suhu dari -5°C sampai +70°C. Jika aplikasi Anda membutuhkan kisaran suhu yang lebih luas,Anda dapat bertanya kepada pemasok atau produsen Anda apakah ada versi yang dapat disesuaikan untuk kondisi suhu yang lebih rendah atau lebih tinggi.
Jenis konektor serat optik: Transceiver ini menggunakan konektor serat optik standar, biasanya tipe LC (Lucent Connector).Anda dapat mendiskusikan dengan pemasok atau produsen Anda apakah ada versi yang dapat disesuaikan yang tersedia untuk jenis konektor tertentu Anda.
Kami menyediakan dukungan teknis dan layanan untuk SFP Transceiver Module.
Kami menawarkan layanan pelanggan 24/7 dan dukungan teknis melalui telepon, email, dan obrolan online. Tim layanan kami tersedia untuk membantu dengan pertanyaan atau masalah yang mungkin Anda miliki.
Kami juga menawarkan berbagai layanan untuk membantu dengan instalasi, pemeliharaan, dan pemecahan masalah. teknisi berpengalaman kami dapat memberikan bantuan dalam mengatur modul,mengoptimalkan kinerja, dan memperbaiki masalah hardware atau software.
Kami menawarkan garansi yang komprehensif untuk SFP Transceiver Module. Garansi kami mencakup suku cadang dan tenaga kerja, serta menyediakan akses ke layanan perbaikan dan dukungan kami.
SFP Transceiver Module harus dikemas dalam paket pelindung statis untuk meminimalkan risiko kerusakan ESD (elektrocharging).Setiap modul harus dikemas secara individual dengan perlindungan ESD dan kemasan harus diberi label dengan nomor bagian dan informasi relevan lainnya.
Untuk pengiriman, SFP Transceiver Module harus dikirim dalam kotak kardus yang kokoh dengan bantalan dan label yang tepat.
Referensi data sheet Kode file: DS100033
