SFP Transceiver Module ini adalah transceiver optik berkinerja tinggi dan hemat biaya untuk 10km link SMF.Modul ini dibuat untuk aplikasi port Small Form-factor Pluggable (SFP), dan dirancang untuk beroperasi dengan satu catu daya 3.3V dan antarmuka logika TTL.Ini juga memiliki fitur Digital Diagnostic Monitoring Interface (DDMI), yang memungkinkan pengguna untuk memantau parameter real-time transceiver, seperti suhu, tegangan, arus bias laser, mengirimkan daya optik, dan menerima daya optik.Hal ini dirancang untuk aplikasi dari LR (Long Range) modul transceiver optik.
| Parameter | Nilai |
|---|---|
| Nama produk | 1.25G GBE Bi-directional SFP Transceiver |
| Jenis konektor | Antarmuka Konektor LC Tunggal |
| Jenis Serat | SMF |
| Panjang gelombang | 1550nm/1310nm |
| Jarak | 20km |
| Memenuhi | Sesuai dengan Spesifikasi MSA SFP |
| Tingkat Data | Kecepatan Operasi Data Hingga 1.25Gbps |
| Kisaran suhu | -40°C ~ +85°C |
| DDMI | Ya. |
| Sumber Daya | Sumber daya daya tunggal 3.3V dan antarmuka logika TTL |
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan | Catatan | |
| Pemancar | |||||||
| Panjang Gelombang Pusat | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Lebar Spektral*NOte4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Daya output rata-rata | PDi luar | -9 | -3 | dBm | |||
| Rasio Kepunahan | Urgensi | 10 | dB | ||||
| Daya rata-rata pemancar OFF | PPutus | -45 | dBm | ||||
| Output Mata Optik | Sesuai dengan topeng mata Telcordia GR-253-CORE dan IEEE 802.3ah-2004 | ||||||
| Penerima | |||||||
| Panjang Gelombang Pusat | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Sensitivitas*NOte5 | PIN | - 22 tahun | dBm | ||||
| Pengirim Terlalu Terisi | Overload | -3 | dBm | ||||
| Kehilangan Kembali Optik | 12 | dB | |||||
| Pernyataan LOS | LOSA | - 35 | dBm | ||||
| Keterlambatan Pendaftaran | KEKUATAN | -25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||

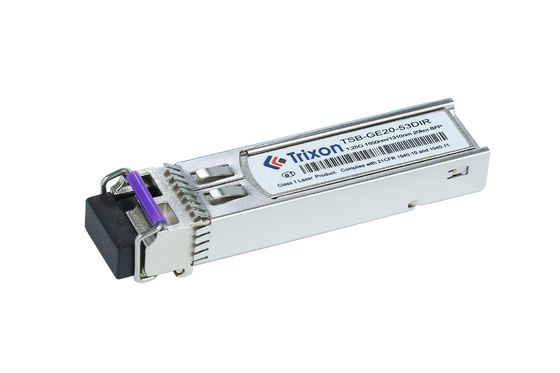

Transceiver TSB-GE20-53DIR cocok untuk jaringan komunikasi optik di mana kecepatan data 1,25 Gbps cukup.
Fitur BIDI (Bi-directional) memungkinkan komunikasi bidirectional melalui serat tunggal, menggunakan panjang gelombang yang berbeda untuk mengirimkan dan menerima sinyal.Hal ini membuatnya cocok untuk aplikasi di mana hanya satu serat yang tersedia atau untuk penyebaran hemat biaya.
Jarak transmisi 20 kilometer membuatnya cocok untuk jaringan komunikasi optik jangka menengah, seperti jaringan area lokal (LAN), jaringan metropolitan, atau jaringan kampus.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsIni adalah teknologi akses serat optik populer yang digunakan untuk layanan broadband di lingkungan perumahan dan bisnis.
Kisaran suhu yang luas dari -40°C sampai +85°C membuat transceiver ini cocok untuk digunakan dalam kondisi lingkungan yang keras, seperti lingkungan luar ruangan atau industri.
Kecepatan data: Modul transceiver dapat disesuaikan untuk mendukung kecepatan data yang berbeda berdasarkan persyaratan spesifik jaringan. Ini dapat mencakup opsi seperti 1Gbps, 10Gbps, 25Gbps,atau tingkat data yang lebih tinggi.
Jarak Transmisi: Jarak transmisi dari modul transceiver dapat disesuaikan untuk memenuhi kebutuhan spesifik jaringan.atau jarak jauh.
Panjang gelombang: Transceiver dapat disesuaikan untuk beroperasi pada panjang gelombang tertentu, seperti 850nm, 1310nm, atau 1550nm, tergantung pada infrastruktur jaringan dan persyaratan.
Rentang suhu: Modul transceiver dapat disesuaikan untuk beroperasi dalam rentang suhu tertentu untuk memastikan kinerja optimal dalam berbagai kondisi lingkungan,seperti rentang suhu yang diperpanjang atau lingkungan industri khusus.
Antarmuka konektor: Pilihan kustomisasi untuk antarmuka konektor dapat mencakup berbagai jenis, seperti konektor LC, SC, atau MPO,tergantung pada peralatan jaringan spesifik dan infrastruktur kabel yang digunakan.
Dukungan Protokol: Transceiver dapat disesuaikan untuk mendukung protokol dan standar yang berbeda, seperti Ethernet, Fiber Channel, SONET / SDH, atau standar industri tertentu.
Faktor Bentuk: Pilihan kustomisasi dapat mencakup faktor bentuk yang berbeda, termasuk SFP, SFP+, QSFP, atau CFP, untuk memastikan kompatibilitas dengan peralatan jaringan yang digunakan.
Fitur Tambahan: Tergantung pada persyaratan khusus, modul transceiver dapat disesuaikan dengan fitur tambahan seperti Digital Diagnostics Monitoring (DDM),yang menyediakan kemampuan pemantauan dan diagnostik real-time.
Kami menyediakan dukungan teknis dan layanan untuk SFP Transceiver Module.
Kami menawarkan layanan pelanggan 24/7 dan dukungan teknis melalui telepon, email, dan obrolan online. Tim layanan kami tersedia untuk membantu dengan pertanyaan atau masalah yang mungkin Anda miliki.
Kami juga menawarkan berbagai layanan untuk membantu dengan instalasi, pemeliharaan, dan pemecahan masalah. teknisi berpengalaman kami dapat memberikan bantuan dalam mengatur modul,mengoptimalkan kinerja, dan memperbaiki masalah hardware atau software.
Kami menawarkan garansi yang komprehensif untuk SFP Transceiver Module. Garansi kami mencakup suku cadang dan tenaga kerja, serta menyediakan akses ke layanan perbaikan dan dukungan kami.
SFP Transceiver Module harus dikemas dalam paket pelindung statis untuk meminimalkan risiko kerusakan ESD (elektrocharging).Setiap modul harus dikemas secara individual dengan perlindungan ESD dan kemasan harus diberi label dengan nomor bagian dan informasi relevan lainnya.
Untuk pengiriman, SFP Transceiver Module harus dikirim dalam kotak kardus yang kokoh dengan bantalan dan label yang tepat.
Referensi data sheet Kode file: DS100033
