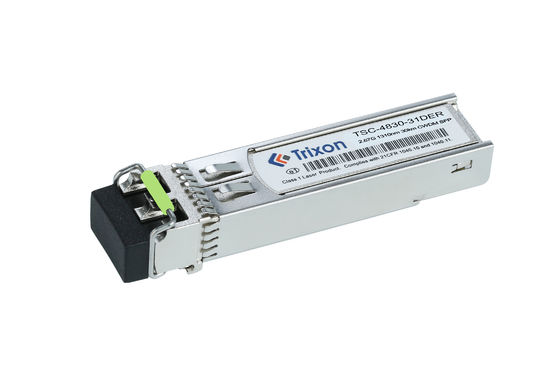

Modul SFP Transceiver kami sesuai dengan Spesifikasi MSA SFP SFF-8472, dan mendukung antarmuka pemantauan diagnostik digital (DDMI) untuk akses real-time ke parameter operasi perangkat.Ini adalah modul transceiver optik hot pluggable untuk aplikasi serat mode tunggal dupleks (SMF), dengan kecepatan data operasi dari 1G hingga 2.5Gbps, dan mendukung transmisi LR/LW. Ini menawarkan kombinasi yang sangat baik dari kinerja tinggi dan keandalan untuk memenuhi persyaratan pusat data,jaringan perusahaan dan operator.
| Atribut | Spesifikasi |
|---|---|
| Nama produk | OC-48/STM-16 SFP CWDM Transceiver |
| Tingkat Data | Tingkat Data Operasi dari 1G hingga 2,5 Gbps |
| Jarak | 30km |
| Laser | CWDM (1310nm) |
| Jenis Serat | Serat Mode Tunggal (SMF) |
| Jenis konektor | Antarmuka Konektor LC Dupleks |
| Sumber Daya | Sumber daya daya tunggal 3.3V dan antarmuka logika TTL |
| Kisaran suhu | -20°C ~ +85°C |
| Memenuhi | Memenuhi Spesifikasi MSA SFP SFF-8472 |
| Dapat dicolok | Hot Pluggable |
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan | Catatan | ||
| Pemancar | ||||||||
| Panjang Gelombang Pusat | λc | λc-7.5 | λc | λc+6.5 | nm |
1271/1291 1311/1351 1371/1411 Bentuk: 1511/1531 1551/1571 |
||
| Lebar Spektral*NOte4 | ∆λ | 1 | nm | DFB-LD | ||||
| Daya output rata-rata | PDi luar | 1 | 4 | dBm | ||||
| Rasio Kepunahan | Urgensi | 8.2 | dB | |||||
| Daya rata-rata pemancar OFF | PPutus | -45 | dBm | |||||
| Output Mata Optik | Sesuai dengan masker mata STM-16/OC-48 ketika disaring | |||||||
| Penerima | ||||||||
| Panjang Gelombang Pusat | λc | 1200 | 1600 | nm | ||||
| Sensitivitas*NOte5 | PIN | -29 | dBm | |||||
| Pengirim Terlalu Terisi | Overload | -9 | dBm | |||||
| Kehilangan Kembali Optik | - 12 | dB | ||||||
| Pernyataan LOS | LOSA | - 42 | dBm | |||||
| Keterlambatan Pendaftaran | KEKUATAN | - 30 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
Catatan 4: VSCEL LD dan FP LD mengukur lebar spektral RMS, DFB LD mengukur lebar spektral 20dB.
Catatan5: Daya optik rata-rata minimum yang diukur pada BER kurang dari 1E-12@pattern adalah PRBS223-1 @ 2.67Gbps
Sistem komunikasi serat optik: Modul CWDM ini cocok untuk sistem komunikasi serat optik dan dapat digunakan untuk membangun link transmisi data 2.5G.Ini dapat beroperasi dalam kisaran suhu yang diperpanjang dan mendukung transmisi pada jarak jauh (30km)Oleh karena itu, dapat digunakan dalam akses serat optik, broadband serat optik, transmisi serat optik dan bidang aplikasi lainnya.
Interkoneksi pusat data: Dalam lingkungan pusat data, modul CWDM ini dapat digunakan untuk menerapkan interkoneksi di dalam pusat data.perangkat penyimpanan dan perangkat jaringan, mendukung transmisi data berkecepatan tinggi dan stabil. rentang suhu yang diperpanjang memungkinkan untuk beradaptasi dengan kondisi suhu yang berbeda di pusat data.
Jaringan telekomunikasi: Modul CWDM ini dapat digunakan untuk transmisi data dalam jaringan telekomunikasi.peralatan transmisi dan jaringan node untuk mencapai kecepatan tinggi, transmisi data jarak jauh. dapat beroperasi dalam rentang suhu yang diperpanjang dan beradaptasi dengan kondisi lingkungan yang berbeda.
Sistem pengawasan video: Modul CWDM ini juga cocok untuk transmisi data dalam sistem pengawasan video.Hal ini dapat digunakan untuk menghubungkan kamera video dan pusat pemantauan untuk mendukung transmisi video jarak jauhRentang suhu yang diperpanjang membuatnya cocok untuk kebutuhan pengawasan video di luar ruangan atau di lingkungan yang keras.
Kecepatan transmisi: Jika Anda membutuhkan kecepatan transmisi yang berbeda dari standar 2.5G, seperti 1G atau 10G, Anda dapat mendiskusikan persyaratan ini dengan produsen atau pemasok.Mereka mungkin dapat memberikan solusi yang disesuaikan untuk memenuhi kecepatan transmisi yang Anda inginkan.
Panjang gelombang: Modul CWDM biasanya beroperasi pada panjang gelombang tertentu yang ditentukan oleh standar CWDM.Anda dapat menanyakan tentang kemungkinan menyesuaikan modul untuk beroperasi pada panjang gelombang.
Jarak transmisi: Jika Anda membutuhkan jarak transmisi yang lebih panjang atau lebih pendek dari 30km standar,Anda dapat mendiskusikan dengan produsen apakah mereka dapat menyesuaikan modul untuk memenuhi kebutuhan jarak spesifik Anda.
Kisaran suhu: Jika aplikasi Anda membutuhkan kisaran suhu yang lebih luas atau lebih sempit dari -20°C ~ +85°C yang ditentukan,Anda dapat menanyakan tentang kemungkinan menyesuaikan rentang suhu untuk modul.
Jenis konektor: Konfigurasi standar untuk modul ini mungkin konektor LC. Namun, jika Anda membutuhkan jenis konektor yang berbeda, seperti SC atau ST,Anda dapat mendiskusikan kemungkinan kustomisasi dengan produsen.
Fungsionalitas DDMI: Jika Anda membutuhkan fungsionalitas Digital Diagnostic Monitoring Interface (DDMI) untuk memantau kinerja dan parameter modul,Anda dapat mengkonfirmasi dengan produsen jika fitur ini tersedia atau dapat disesuaikan.
Kemasan dan Pengiriman Modul Transceiver SFP
Modul transceiver SFP dikemas dengan aman dalam bungkus gelembung pelindung, dan ditempatkan dalam kotak karton atau kotak plastik untuk pengiriman.Kotak itu kemudian dikelilingi oleh bahan kemasan tahan air seperti polietilena atau kertas kraftKotak kemudian disegel dengan pita untuk memastikan keamanan produk selama pengiriman. Paket kemudian diberi label dengan nama produk, alamat, dan informasi kontak.Setelah paket disegel, sudah siap untuk dikirim.
Referensi data sheet Kode file: DS900003
