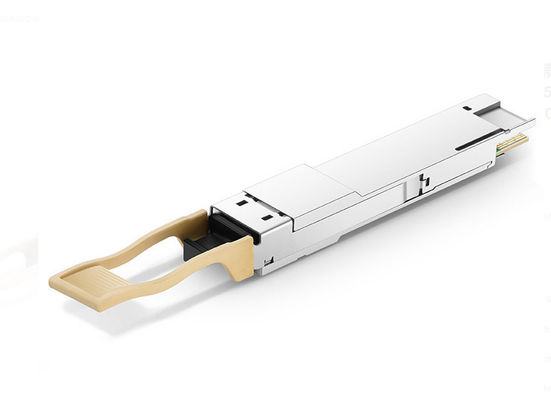

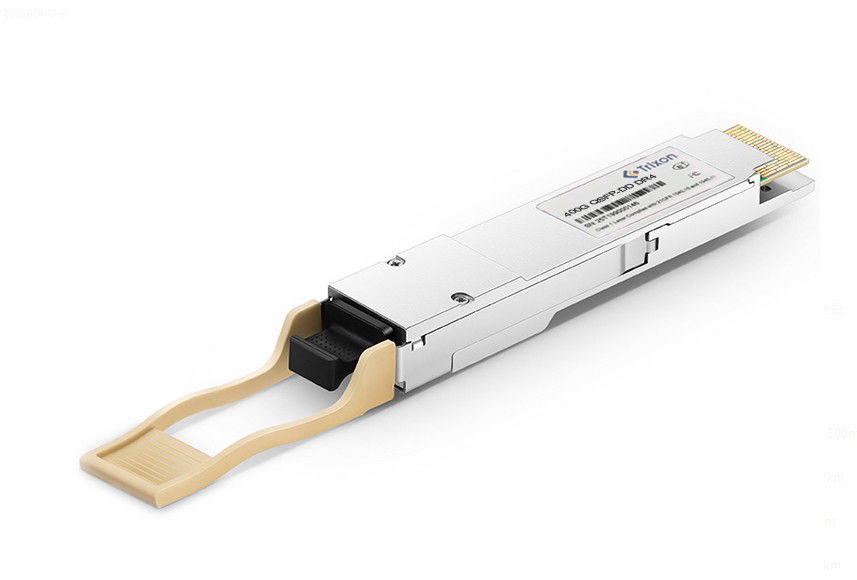

TQS-QGM5-31DCR 400G QSFP-DD DR4 Transceiver 4x106.25Gbps 500m jarak 0°C ~ +70°C SMF MPO-12 konektor
| Atribut | Nilai |
|---|---|
| Nama produk | 400G QSFP-DD DR4 Transceiver |
| Jenis Serat | SMF |
| Faktor Bentuk | QSFP-DD |
| Laser | 1310 EML |
| Kisaran suhu | 0°C ~ 70°C |
| Aplikasi | 400GBASE-DR4 Ethernet (PAM4)/5G |
| Jarak | 500m |
| Antarmuka optik | Antarmuka optik 400GBASE-DR4 |
| Konektor | Tipe 2 Housing Dengan MPO-12 Konektor |
| Antarmuka I/O Listrik Berkecepatan Tinggi | 400GAUI-4 |
| Pengisi MPO-12 tunggal | Ya, aku tahu. |
| Faktor Bentuk Tipe OSFP | Ya, aku tahu. |
| Konsumsi Daya Maksimal | 10W |
Spesifikasi Kinerja Optik
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan | |
| Pemancar | ||||||
| Panjang Gelombang Pusat | λ | 1311 | nm | |||
| Tingkat sinyal pemancar | 53.125 | Gbd PAM4 | ||||
| SMSR | 30 | dB | ||||
| Rata-rata daya peluncuran, setiap jalur | Puut | ¥2.9 | 4 | dB m | ||
| OMA luar, setiap jalur | Catatan 5 | OMAouter | - 0.8 | 4.2 | dBm | |
| Daya peluncuran di OMAouter dikurangi TDECQ, setiap jalur | TOMA | - Dua.2 | dB | |||
| Penutupan mata pemancar dan dispersi untuk PAM4 | TDECQ | 3.4 | dB | |||
| TDECQ 10log10 ((Ceq) | 3.4 | dB | ||||
| Toleransi kerugian pengembalian optik | TOL | 21.4 | dB | |||
| Rata-rata POUT (Laser Matikan) | Puff. | - | - 15 | dBm | ||
| Rasio Kepunahan | Urgensi | 3.5 | - | - | dB | |
| Waktu transisi pemancar | 17 | ps | ||||
| RIN17.1OMA | RIN | -136 | dB/Hz | |||
| Refleksi pemancar | Tr | - 26 tahun. | dB | |||
Catatan 5: Bahkan jika TDECQ < 1,4dB, OMAouter (min) harus melebihi nilai ini
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan |
| Penerima | |||||
| Panjang Gelombang Pusat | λ | 1311 | nm | ||
| Batas kerusakan, setiap jalur | Pd | 5 | dBm | ||
| Rata-rata daya penerimaan, setiap jalur | Ayah | - Lima.9 | - | 4 | dBm |
| Mengambil daya (OMAouter), setiap jalur | RXoma | - | - | 4.2 | dBm |
| Refleksi penerima | - 26 tahun. | dBm | |||
| Sensitivitas penerima (OMAouter), setiap jalur Catatan 6 | SOMA | - Satu.9 | dBm | ||
| Penutupan mata dengan tekanan untuk PAM4 (SECQ) Catatan 7 | 3.4 | dB | |||
| SECQ 10log10 ((Ceq), jalur yang diuji | 3.4 | ||||
| OMAouter dari setiap jalur penyerang | 4.2 dBm |
Catatan 6: Sensitivitas penerima (OMAouter), setiap jalur (max) bersifat informatif dan didefinisikan untuk pemancar dengan nilai SECQ hingga 3,4 dB.
Catatan 7: Diukur dengan sinyal tes kesesuaian pada TP3 untuk BER = 2,4x10 -4
Faktor bentuk QSFP-DD menyediakan solusi yang kompak dan kepadatan tinggi untuk transmisi data 400G, yang memungkinkan pemanfaatan ruang yang efisien dalam peralatan jaringan.
Secara keseluruhan, modul transceiver TQS-QGM5-31DCR 400G QSFP-DD DR4 dirancang untuk transmisi data jarak jauh dan kecepatan tinggi melalui serat mode tunggal di lingkungan pusat data.Fitur dan spesifikasi membuatnya cocok untuk aplikasi bandwidth tinggi yang menuntut konektivitas yang andal dan efisien dalam arsitektur jaringan pusat data.
Jarak Transmisi: Sementara modul standar mendukung jarak transmisi hingga 500 meter,mungkin mungkin untuk menyesuaikan modul untuk mendukung jarak yang lebih panjang atau lebih pendek berdasarkan kebutuhan spesifik Anda. Kustomisasi ini dapat membantu memastikan kinerja optimal dan kompatibilitas dengan infrastruktur jaringan Anda.
Kisaran suhu: Jika aplikasi Anda membutuhkan operasi di lingkungan dengan kondisi suhu di luar kisaran standar 0 °C sampai +70 °C,penyesuaian dapat dipertimbangkan untuk memperluas atau mempersempit kisaran suhu untuk memenuhi persyaratan lingkungan khusus Anda.
Jenis konektor: Sementara modul standar dilengkapi dengan konektor MPO-12, kustomisasi mungkin melibatkan penggunaan jenis konektor yang berbeda, seperti LC atau opsi lainnya,tergantung pada infrastruktur jaringan dan preferensi konektivitas Anda.
Konsumsi Daya: Pilihan penyesuaian mungkin tersedia untuk mengoptimalkan konsumsi daya berdasarkan anggaran daya atau tujuan efisiensi energi Anda.Hal ini dapat melibatkan penyesuaian penggunaan daya atau menerapkan fitur penghematan daya tanpa mengorbankan kinerja.
Fitur Diagnostik: Tergantung pada kebutuhan pemantauan dan diagnostik Anda, penyesuaian dapat melibatkan memasukkan atau tidak memasukkan fitur diagnostik tertentu,seperti Digital Optical Monitoring (DOM) atau Digital Diagnostic Monitoring Interface (DDMI), untuk menyediakan pemantauan dan pelaporan waktu nyata dari parameter kritis.
Memberikan dukungan teknis online 24/7 untuk 400G Transceiver.
Memberikan layanan pemeliharaan produk gratis, seperti penggantian produk gratis.
Memberikan pelatihan produk gratis dan layanan purna jual.
Memberikan layanan konsultasi produk profesional.
Memberikan dukungan produk dan layanan kustomisasi.
400G Transceiver dikirim dalam kotak kardus dengan busa pelindung di dalam. Kotak harus diberi label dengan nama produk dan nomor seri. Produk kemudian ditempatkan di dalam kontainer pengiriman,yang kemudian disegel dengan segel yang aman.Kontainer kemudian dikirim ke alamat pelanggan.
