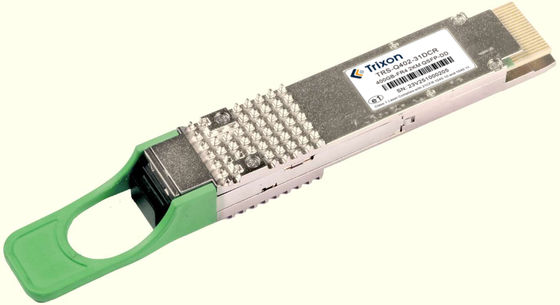

| Nama merek: | Trixon |
| Nomor Model: | TRS-Q402-31DCR |
| MOQ: | dapat dinegosiasikan |
| harga: | Dapat dinegosiasikan |
| Ketentuan Pembayaran: | T/T, L/C |
Fitur:
• Sesuai dengan 400GBASE-FR4 ((IEEE802.3cu)
• Sesuai dengan standar IEEE 802.3bs:400GAUI-8 antarmuka listrik
• Sesuai dengan QSFP-DD MSA HW Rev 5.1;Typ 2 housing dengan konektor LC duplex
• Sesuai dengan QSFP-DD CMIS Rev 4.0
• Konsumsi daya maksimum 10 W
• Suhu operasi kasus 0°C sampai 70°C
• Dua kabel serial Antarmuka dengan pemantauan diagnostik digital
• Sesuai dengan Directive EU 2011/65/EU ((RoHS compliant)
• Laser Kelas 1
Kinerja optik
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan |
| Transmitter | |||||
| Panjang Gelombang Pusat | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| Tingkat sinyal pemancar | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | dB | |||
| Total kekuatan peluncuran rata-rata | Pmax | 10.2 | dBm | ||
| Rata-rata daya peluncuran, setiap jalur | Puut | ¥3.2 | 4.4 | dBm | |
| OMA luar, setiap jalur | OMAouter | 3.7 | dBm | ||
|
Amplitudo Modulasi Optik Luar (OMAouter) setiap jalur: untuk TDECQ < 1,4dB untuk 1,4≤TDECQ≤3,4dB |
Toma |
- 0.2 -1.6+TDECQ |
|||
| Perbedaan daya peluncuran antara dua jalur (OMAouter) | DP | 3.9 | dB | ||
| Penutupan mata pemancar dan dispersi untuk PAM4 | TDECQ | 3.4 | dB | ||
| Penutupan mata pemancar untuk PAM4 ((TECQ) | TECQ | 3.4 | dB | ||
| Di atas/di bawah pucuk | 22 | % | |||
| Ekskursi daya pemancar | 1.8 | dBm | |||
| Toleransi kerugian pengembalian optik | TOL | 17.1 | dB | ||
| Rata-rata POUT (Laser Matikan) | Puff. | - | - 16. | dBm | |
| Rasio Kepunahan | Urgensi | 3.5 | - | - | dB |
| Waktu transisi pemancar | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| Refleksi pemancar | Tr | - 26 tahun. | dB | ||
| Parameter | Simbol | Min | Seperti itu. | Maksimal | Satuan |
| Penerima | |||||
| Panjang Gelombang Pusat | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| Format modulasi | PAM4 | ||||
| Batas kerusakan, setiap jalur | Pd | 5.4 | dBm | ||
| Rata-rata daya penerimaan, setiap jalur | Ayah | - Tujuh.2 | - | 4.4 | dBm |
| Mengambil daya (OMAouter), setiap jalur | RXoma | - | - | 3.7 | dBm |
| Perbedaan daya penerimaan antara dua jalur (OMAouter) | DR | - | 4.1 | dB | |
| Refleksi penerima | - 26 tahun. | dBm | |||
|
Sensitivitas penerima (OMAouter), setiap jalur untuk TECQ < 1,4dB untuk 1,4≤TECQ≤3,4dB |
SOMA |
- Empat.6 -6+TECQ |
dBm | ||
| Penutupan mata dengan tekanan untuk PAM4 (SECQ) | 3.4 | dB | |||
| OMAouter dari setiap jalur penyerang | 1.4 | dBm | |||
|
|
